10kv變壓器變比測試多少合格

發布時間:2025-05-22 10:35:51瀏覽次數:219

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

關于10kV變壓器變比測試的合格標準,這通常會依據相關的國家或行業標準。在中國,電力變壓器的相關標準主要是GB系列(國家標準)和DL系列(電力行業標準)。

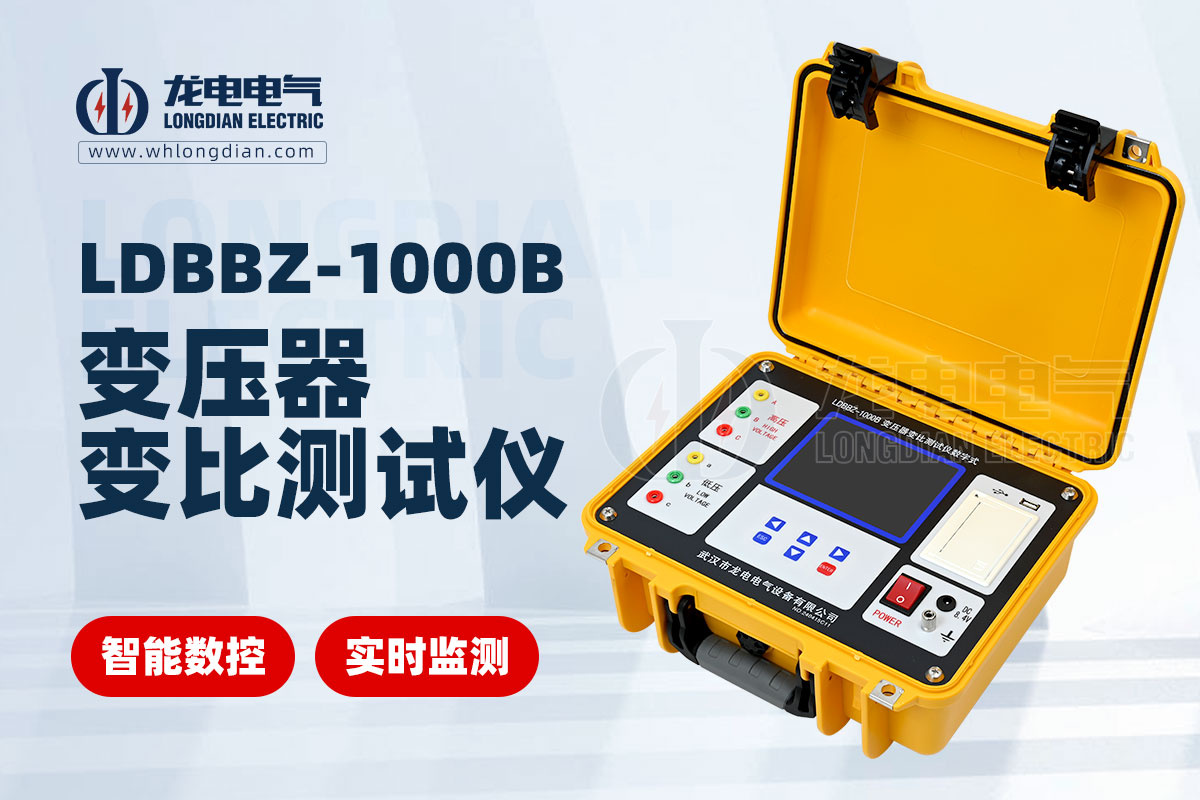

變壓器變比測試儀

變壓器的變比允許誤差主要取決于其電壓等級和是否有載調壓。

一般來說,對于10kV電壓等級的配電變壓器,變比試驗的合格標準如下:

  • 所有分接位置的電壓比與銘牌值的誤差:

    • 對于無勵磁調壓變壓器 (NLTC - No Load Tap Changer) 或有載調壓變壓器 (OLTC - On Load Tap Changer) 的主分接位置:通常允許誤差為 ±0.5%。

    • 對于有載調壓變壓器的其他分接位置:允許誤差通常為 ±1.0%,或者不超過銘牌上分接電壓相應值的 ±(1/10)倍的阻抗電壓百分數,但無論如何不應超過 ±1.0% (具體應參照最新標準,早期標準可能有±1%的規定)。在實際操作中,工程上常常直接采用 ±1.0% 作為判斷依據。

  • 三相變壓器各對應分接位置實測變比的一致性:各相之間的變比差異不應過大,通常要求三相變比的不平衡率不超過1%。

重要注意事項:

  1. 參考具體標準:以上數值是基于常見的標準,例如中國的 GB/T 1094.1《電力變壓器 第1部分:總則》 以及相關的交接試驗規程如 DL/T 596 《電力設備預防性試驗規程》 或 GB 50150 《電氣裝置安裝工程 電氣設備交接試驗標準》。在實際工作中,應以最新的有效標準版本為準。

  2. 銘牌值:測量的基礎是與變壓器銘牌上標明的電壓比(或匝數比,并考慮聯結組別進行換算)進行比較。

  3. 分接開關位置:測試需要在變壓器的所有分接位置進行,并記錄每個位置的測量結果。

  4. 溫度影響:理論上變比測試受溫度影響很小,但實際操作中仍需記錄油溫,因為其他一些試驗(如直流電阻)與溫度密切相關。

  5. 儀器精度:試驗儀器的精度也應符合要求。

總結一下,對于10kV變壓器:

  • 主要分接位置:誤差應在 ±0.5% 以內。

  • 其他分接位置(若有):誤差應在 ±1.0% 以內(或按標準更細致的規定)。

  • 三相不平衡率:不大于 1%。

如果測試結果超出了這些允許的誤差范圍,則表明變壓器的變比可能存在問題,例如繞組匝數錯誤、分接開關接觸不良、內部短路或開路等,需要進一步檢查和處理。建議您查閱最新的相關國家或行業標準以獲取最準確和詳細的合格判據。
