變比誤差超標?5步快速診斷變壓器繞組問題(實用指南)

發布時間:2025-03-27 11:18:51瀏覽次數:326

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在電力系統中,變壓器是核心設備之一,其運行穩定性直接關系到電網安全。然而,變比誤差超標是常見的故障現象,可能導致計量失準、損耗增加甚至設備損壞。如何快速鎖定問題根源?小編結合變比誤差分析與變壓器故障診斷經驗,總結5步高效排查法,助您精準定位繞組問題,提升電力設備檢測技巧。

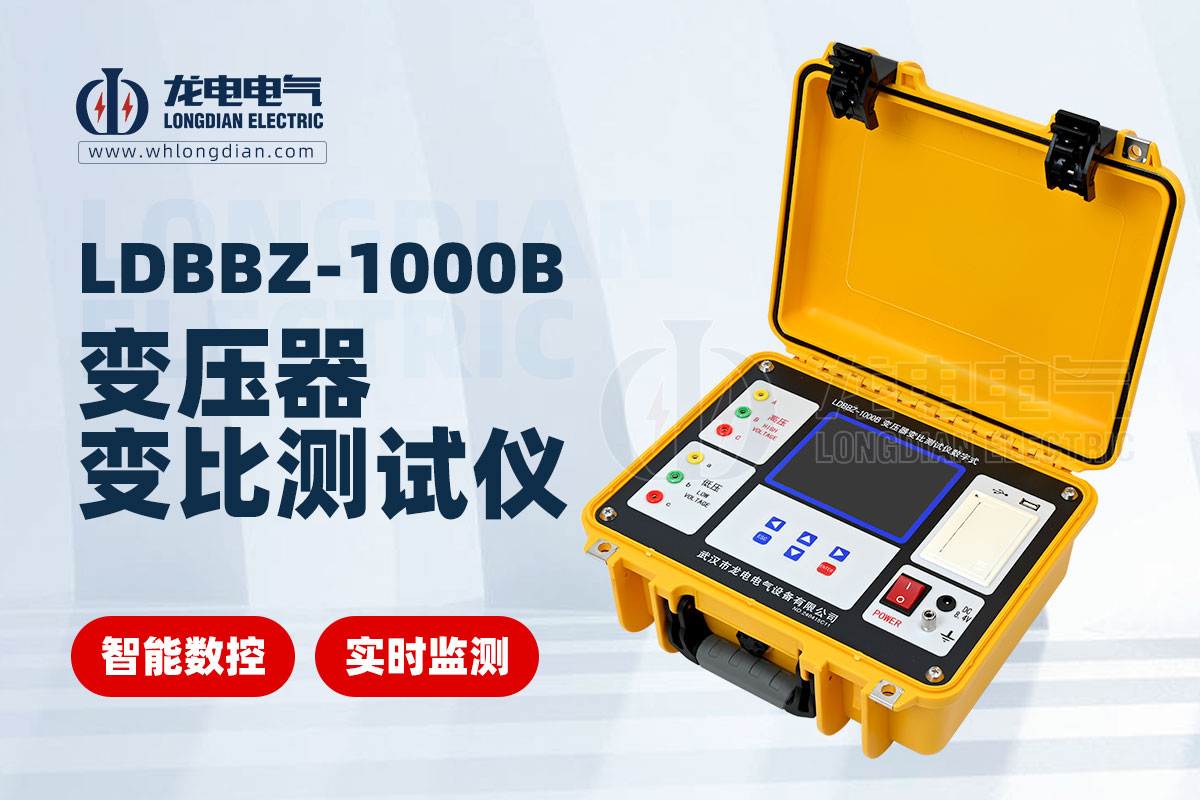

變壓器變比測試儀

一、第一步:驗證變比測試數據準確性

變比誤差超標可能是測試誤差而非真實故障。優先排查以下環節:

儀器校準:確認變比測試儀在校驗周期內,避免儀器漂移導致數據偏差。

接線方式:檢查高低壓側接線是否正確(如Y/Δ接線需對應測試模式)。

環境干擾:排除強電磁場、溫濕度異常對測試結果的影響。

提示:重復測試3次以上,取平均值減少隨機誤差。

二、第二步:檢查繞組分接開關狀態

分接開關接觸不良或檔位錯誤是變比異常的常見原因:

檔位核對:確認實際檔位與銘牌標注一致,避免人為操作失誤。

接觸電阻測試:使用微歐計測量開關觸頭電阻,若超過50μΩ需清潔或更換觸頭。

機械結構檢查:觀察開關是否存在卡澀、松動,彈簧壓力是否達標。

案例:某110kV變壓器變比誤差達2.5%,經查為分接開關氧化導致接觸電阻過高,處理后誤差降至0.3%。

三、第三步:排查繞組匝間短路或開路

繞組內部缺陷會顯著改變變比:

直流電阻測試:對比三相繞組電阻,偏差超過2%提示匝間短路或斷線。

頻響分析法(SFRA):通過頻率響應曲線檢測繞組變形或局部放電。

空載試驗:若空載電流異常增大,可能伴隨匝間絕緣損壞。

關鍵點:結合變比誤差與直流電阻數據,可區分故障類型(如高壓側誤差大可能為匝間短路)。

四、第四步:評估鐵芯與絕緣狀態

鐵芯故障或絕緣劣化會間接影響變比:

鐵芯接地檢測:多地點接地可能引發渦流損耗,導致局部過熱和磁路異常。

絕緣油色譜分析:若油中乙炔(C?H?)含量升高,提示放電性故障影響繞組絕緣。

局部放電測試:定位絕緣薄弱點,避免因局部放電加速繞組老化。

數據參考:正常變壓器油中C?H?含量應<1μL/L,超標需緊急處理。

五、第五步:綜合診斷與故障定位

若以上步驟未解決問題,需結合多維度數據交叉分析:

歷史數據對比:調取歷年變比測試記錄,判斷誤差是否呈漸進性惡化。

負載試驗:模擬實際工況,觀察變比誤差是否隨負載率變化。

紅外熱成像:掃描變壓器表面溫度,異常熱點可能對應內部繞組故障區域。

經驗總結:80%的變比誤差超標由分接開關或繞組接觸問題引起,但復雜故障需系統性排查。

變比誤差超標是變壓器故障的“預警信號”,通過科學的變比誤差分析與電力設備檢測技巧,可快速縮小故障范圍。建議定期開展預防性試驗(如變比、直流電阻、絕緣電阻測試),結合在線監測技術,實現變壓器健康狀態的動態管理,避免非計劃停電損失。
