10千伏電纜故障測距及定位方法分析

發布時間:2024-08-26 10:35:21瀏覽次數:859

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

10千伏電纜作為電力系統的重要組成部分,其故障會對供電可靠性造成嚴重影響。因此,準確、快速地定位電纜故障點對于保障電力系統的安全穩定運行至關重要。

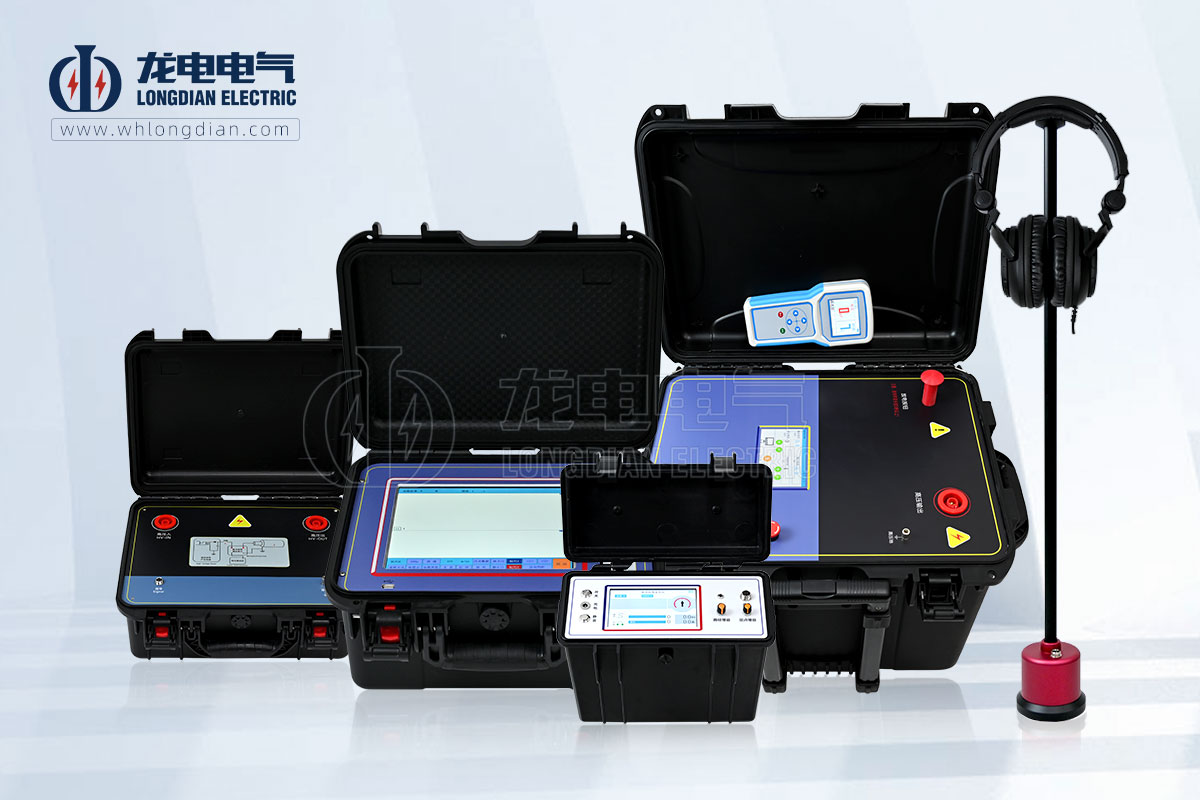

電纜故障測試儀

10千伏電纜故障類型

10千伏電纜故障主要分為以下幾種類型:

◆ 接地故障: 電纜絕緣受損,與大地發生接觸。

◆ 短路故障: 電纜內部相間或相地發生短路。

◆ 斷線故障: 電纜內部導體斷裂。

◆ 泄漏故障: 電纜絕緣劣化,產生微弱的泄漏電流。

故障測距及定位方法

◆ 低壓脈沖法

○ 原理: 向故障電纜注入低壓脈沖,通過測量脈沖在電纜中的傳播時間,計算故障點與測點之間的距離。

○ 優點: 設備簡單,操作方便,成本較低。

○ 缺點: 測量精度較低,受電纜參數影響較大,對于高阻故障定位效果不佳。

◆ 沖閃法

○ 原理: 向故障電纜施加高壓沖擊脈沖,產生電弧,通過測量電弧產生的聲波或電磁波到達傳感器的時間,確定故障點位置。

○ 優點: 測量精度較高,適用于各種類型的故障。

○ 缺點: 設備復雜,成本較高,對環境要求較高。

 ◆ 二次脈沖法

○ 原理: 向故障電纜注入兩個脈沖,通過分析反射波形,確定故障點位置。

○ 優點: 測量精度較高,抗干擾能力強。

○ 缺點: 設備復雜,成本較高。

◆ 聲磁同步法

○ 原理: 通過聲波和磁場的同步測量,精確定位故障點。

○ 優點: 測量精度高,不受電纜參數影響。

○ 缺點: 設備昂貴,操作復雜。

其他方法

◆ 電橋法: 主要用于判斷故障類型和故障點的大致位置。

◆ 音頻感應法: 通過感應故障點產生的音頻信號,定位故障點。

◆ 跨步電壓法: 用于檢測電纜外皮破損和接地故障。

故障定位步驟

◆ 故障判斷: 通過絕緣電阻測試、相間電壓測量等方法,判斷故障類型和大致范圍。

◆ 粗略測距: 采用低壓脈沖法、沖閃法等方法,對故障點進行粗略測距。

◆ 精確定位: 采用聲磁同步法等高精度方法,對故障點進行精確定位。

◆ 開挖驗證: 根據定位結果,對電纜進行開挖,驗證故障點位置。

影響故障定位的因素

◆ 電纜類型: 不同類型的電纜,其電氣參數不同,對故障定位方法的選擇有影響。

◆ 故障類型: 不同類型的故障,其特征不同,對故障定位方法的選擇也有影響。

◆ 環境條件: 地下管線、建筑物等因素會對故障定位產生干擾。

◆ 設備性能: 故障定位設備的性能直接影響測量精度。

注意事項

◆安全第一: 故障定位工作應在確保安全的情況下進行,嚴格遵守操作規程。

◆ 設備校準: 定期對故障定位設備進行校準,保證測量數據的準確性。

◆ 綜合分析: 故障定位應采用多種方法進行綜合分析,提高定位的準確性。

◆ 經驗積累: 故障定位工作需要豐富的經驗,不斷總結經驗教訓,提高故障定位能力。

10千伏電纜故障測距及定位是一項復雜的工作,需要選擇合適的測試方法,結合現場實際情況,綜合分析判斷,才能準確、快速地定位故障點,保障電力系統的安全穩定運行。
