LD-2003電纜故障定點儀操作使用方法

發布時間:2023-09-13 09:27:16瀏覽次數:1529

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

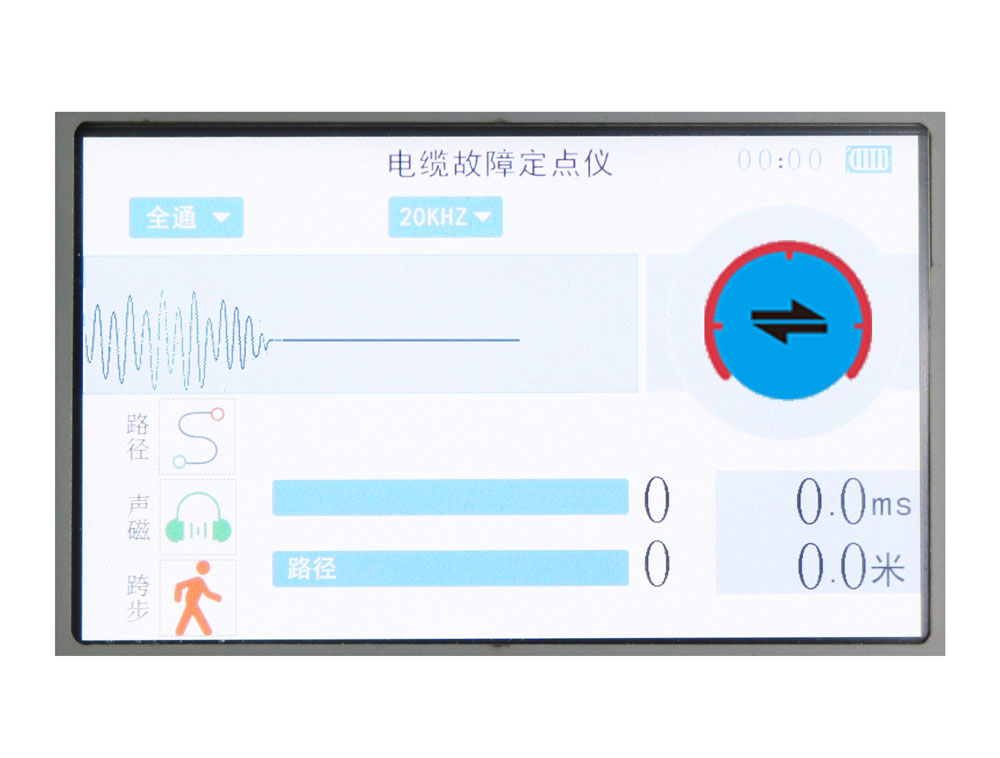

LD-2003電纜故障定點儀出廠時默認為全通。故障點沖擊放電的聲音頻率,受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快,距離聲源的距離越小,聲波的高頻衰減就越少。在實際現場中,堅硬覆土物(比如水泥、石板下)的聲波傳播速度快,聲波高頻成分多。而在沙灘或泥土的覆土物上,放電聲音的高頻成分被大大的衰減,聲波低頻成分居多。

電纜故障定點儀

濾波參數功能描述
全通全通:帶寬100Hz~1.5kHz
本設定提供最大的工作頻帶,適合在外界干擾比較小的環境下使用。
低通低通:帶寬100Hz~400Hz
本設置特別適用于測量點距離正在故障點比較遠,或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號,容易發生低頻信號的噪音音量較高的現象。
高通高通:帶寬200Hz~1.5kHz
本設置,適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。
帶通帶通:帶寬150Hz~600Hz
帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。

這樣根據不同的現場,選擇合適的濾波參數。本設備支持四種錄波參數如下:

2、精確定點:

電纜故障定點儀

⑴、使用高壓發生器對故障電纜作高壓沖擊時 ,沖擊高壓幅度要足夠高,以保證故障點充分擊穿放電,放電頻率控制在3-5秒鐘左右放一次電,將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方,連接聲磁同步探測儀,選擇“聲磁定點”檔。

⑵、剛開始查找故障時,先把定點增益適當調大,通過耳機監聽聲磁波,觀察聲磁同步定點儀的顯示屏,通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠),每沖擊放電一次,距離顯示屏計數并刷新一次,在電纜上方沿路徑不斷移動傳感探頭,直至聽到故障點的聲音(此時表明距故障點不遠了)。

⑶、當聽到的地震波聲音足夠強時,放電時長在30ms左右,故障點顯示只有10m左右時,故障點就應該在附近,定點增益就要適當調小,增益調到最小,聲波波形最大,聽到較沉悶的一聲“啪”聲音,時間最小,故障距離顯示最小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭,找到數顯值最小處,此處即為故障精確位置。

⑷、在遠離故障點時,如果看到是下面的波形圖,波形幅度小,仔細的監聽,有時能夠在電纜全長上都能聽到很微弱的啪啪聲,且不會隨傳感器位置的不同而發生變化,那是電纜在高壓閃絡沖擊產生應力造成的震動,其與真正的故障放電聲差別很大,注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點,否則會在電纜任何位置都能聽到微弱的啪啪聲。

電纜故障定點儀

3、低壓路徑:

電纜故障定點儀

低壓尋測電纜路徑,通過電纜路徑指示方向判斷電纜的路徑,在電纜正上方,信號最強,偏離電纜信號就會變?nèi)?,方向指示也?huì)提示。電纜路徑探測器內置在定點儀里面,可以把探測儀從脖子上取下來,用手提著背帶平行離地10cm左右尋找電纜的路徑更準確。
